Umbau einer Arnold BR 221
Umbaubeschreibung: |
verwendeter Dekoder : Rautenhaus SLX-830 |

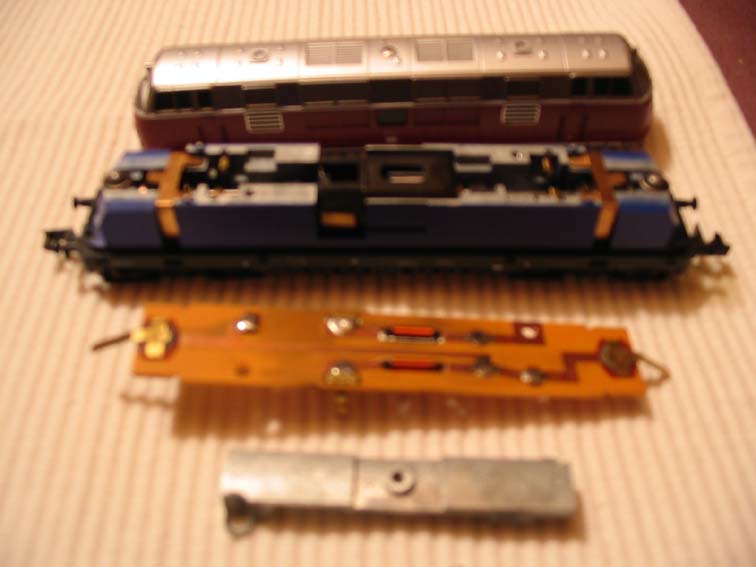

Zunächst Schraube entfernen und Gehäuse abnehmen. Die beiden Schrauben des Metallträgers entfernen und anschliessend die Platine abbauen..
Bild 1
|
Alle Bauteile von der Platine ablöten. Anschliessen die Leiterbahnen zu den Stirnlampen unterbrechen. Anschliessend die Platine wieder auf dem Chassis auflegen
und die Position des Dekoders unter Zuhilofenahme des Metallträgers prüfen. Das Bild gibt hier Hilfestellung.
Bild 2
|

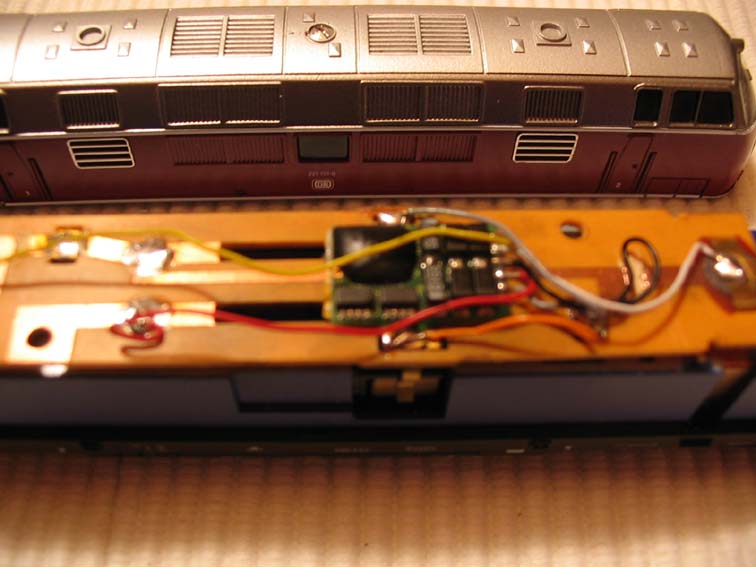

Motorkabel grau und orange auf der Platine an den Kupferkontakten an auf der Platine links und rechts anlöten. Gelb und Weiß zu den Stirnlampen direkt auf den
Mtallklammern auflöten, nicht an den Leiterbahnen (sonst muss vorher die Diode unter den Klammern entfernt werden), Rot zu der Platinenfläche, die mit der Schraube
ans Chassis verbunden wird, Schwarz zu der Zuleitung, die von den Drehgestellkontakten zu Platine geführt wird (siehe Bild).
Danach geht's zum programmieren des
Dekoders. Bei der ersten Inbetriebnahme prüfen, ob der Dekoder evtl. ungewöhnlich warm wird - das ist ein untrügliches Zeichen für einen Fehler im
Anschluss. Sofort abschalten und den Fehler suchen.
|
|
|
