Umbau einer Minitrix BR 111

Umbaubeschreibung:

verwendeter Dekoder : Rautenhaus SLX-830

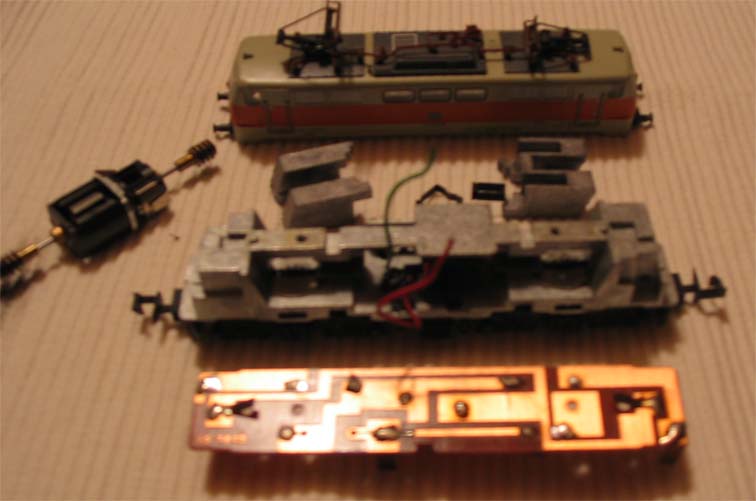

Zunächst Gehäuse abnehmen, Kabel des Umschalters von Platine ablöten und Platine durch entfernen der Schrauben ausbauen.

Bild 1

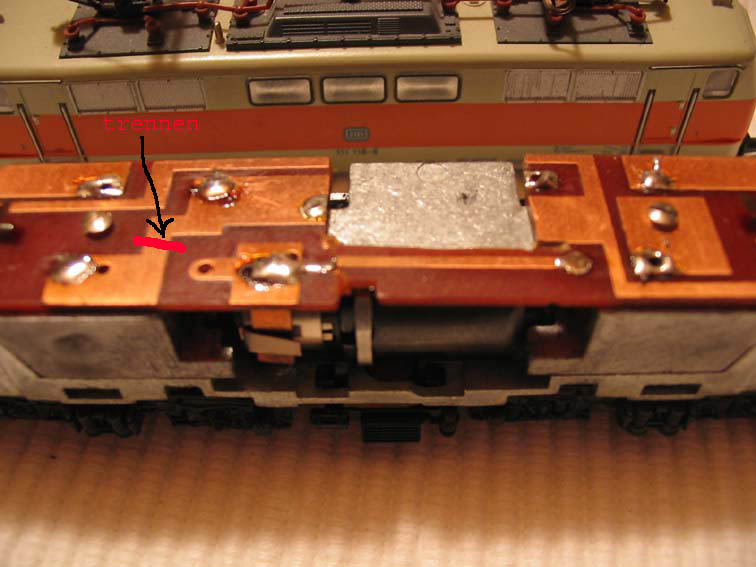

Alle Bauteile von der Platine ablöten. Anschliessen in Größe des Dekoders die Platine aussägen. Den Ausschnitt etwas länger aussägen, um Kurzschlüsse der Kabelanschlüsse des Dekoders an der Platinenkante zu vermeiden. Die Leiterbahn auf der Platine an der markieten Stelle unterbrechen.
Anschliessend die Platine wieder auf dem Chassis festschrauben.

Bild 2
Den Dekoder in den Ausschnitt auf das Chassis aufkleben.

Motorkabel grau direkt am Motoranschluss anlöten, das orange Kabel auf der Platine am Kupferkontakt an auf der Platine anlöten.
Gelb und Weiß zu den Stirnlampen, Rot zu der Platinenfläche, die mit der Schraube ans Chassis verbunden wird, Schwarz zu der Zuleitung, die mit dem roten Kabel vom Umschalter am Boden nach oben geführt wird (siehe Bild).

Bild 3

Danach geht's zum programmieren des Dekoders. Bei der ersten Inbetriebnahme prüfen, ob der Dekoder evtl. ungewöhnlich warm wird - das ist ein untrügliches Zeichen für einen Fehler im Anschluss. Sofort abschalten und den Fehler suchen.
