Umbau einer Arnold BR 212

Umbaubeschreibung:

verwendeter Dekoder : Rautenhaus SLX-831 Microdekoder

Hier ist besondere Vorsicht geboten - Ersatzteile von Arnold sind wohl nicht mehr zu bekommen :-(

Also Gehäuse runter, Kondensator und Spule auslöten.
Die beiden Stirnlampen ausbauen und den unteren Kontakt auf beiden Seiten mit Klebeband isolieren.

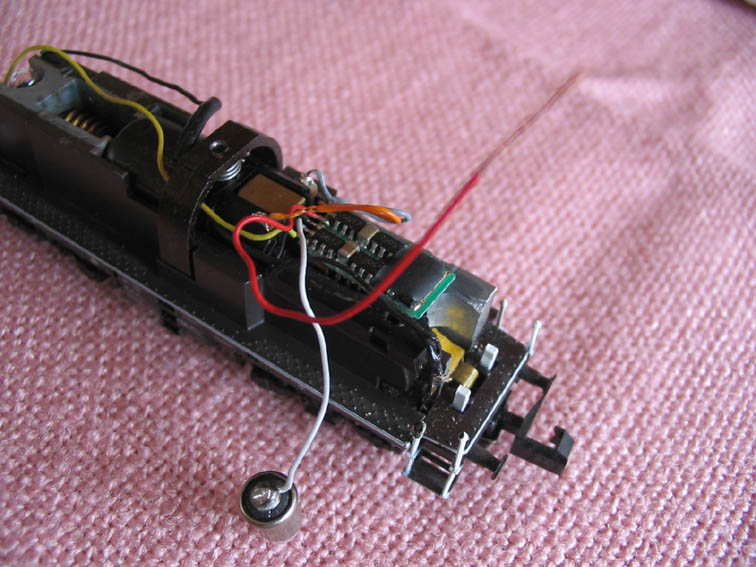

Bild 1

Die Mikro-Dekoderplatine (z.B. SLX-831) auf den freien Metallrahmen kleben.

Die Beleuchtungskabel an den beiden Lampen direkt anlöten. Die Lötstelle ggf. mit einr Feile glätten, damit die Birne wieder in die Aussparung passt.

Anschluss an den Motor herstellen.

Den schwarzen Stromanschluss an den Drehgestellanschluss am Chassisende anlöten.
Den roten Stromanschluss z.B. an der Halteklammer des Motors einklemmen (vorher den schwarzen Lack etwas abfeilen, damit besserer elektrischer Kontakt besteht.

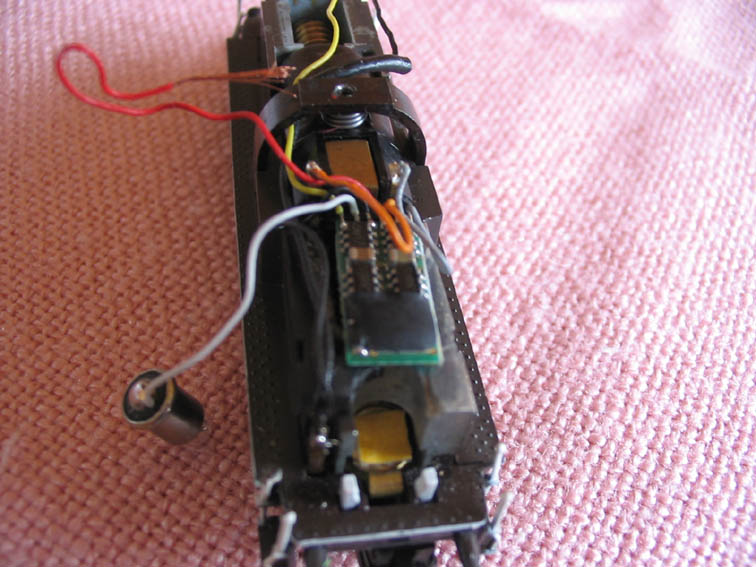

Bild 2

Danach die Lok auf dem Programmiergleis testen.
Anschliessen Gehäuse wieder montieren.
