Beleuchtung der Conrad Peitschenleuchte 211001 mit LED

Leuchtmittel : LED 1206 Weiss 72MCD 130 (Conrad-Nr. 15 63 13)

Zunächst klebe ich mir einen Streifen doppelseitiges Klebeband auf ein Stück Karton.
Darauf lassen sich die LED's besser verarbeiten, da sie beim Löten nicht gleich wegrutschen.

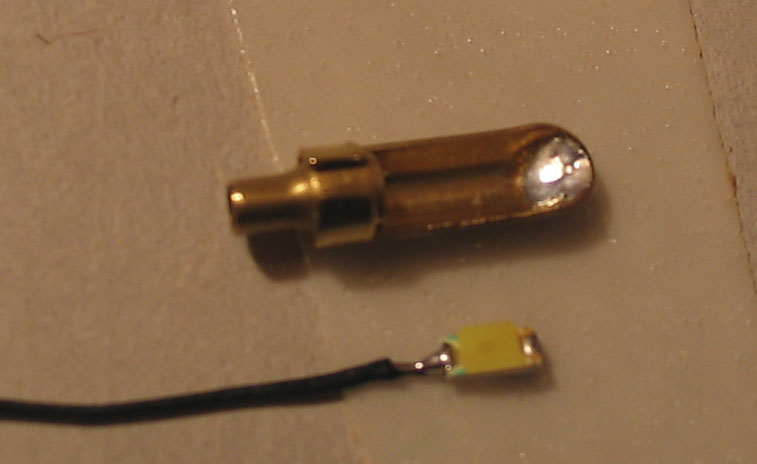

Die LED wird also "angeklebt" und mit einem Anschlusskabel versehen.

Den Lampenschirm fixiere ich ebenfalls auf dem Klebeband und verzinne den vorderen Rand,
da später der eine Pol der LED daran verlötet wird.

Mit einem kleinen Stück Klebeband isoliere ich den angelöteten Anschlussdraht nach hinten gegen
den Lampenschirm, um Kurzschlüsse zu verhindern.
Anschliessend wird das Kabel der LED durch den Schirm geschoben und der andere Pol vorne
am Schirm angelötet.

Dann wird der Mast in den Schirm geschoben und mit einem Tropfen Sekundenkleber fixiert.
Am unteren Mastende wird das zweite Anschlusskabel etwa 2 cm abisoliert und in den Mast geschoben.
Die beiden Kabel verdrille ich anschliessend miteinander, um das herausrutschen des zweiten
Pol's am Mastfuss zu verhindern.
Anschliessend kann der Test erfolgen und nach erfolgreichem Leuchtversuch die Lackierung
vorgenommen werden.

Die Montage kann mit dem beiliegenden Kunststoffsockel erfolgen. Realistischer wirkt die
Leuchte aber ohne den raltiv klobigen Fuss.
Dazu bohre ich ein Loch mit 1,5mm Durchmesser durch den Standplatz und anschliessend erweitere
ich das Loch etwa 7 - 10 mm tiefes auf 2 mm zur Aufnahme der Leuchte.
Mechanisch läßt sich das allerdings nur mit Klebstoff fixieren. Hier hilft ggf. der
Hin- und Weg-Kleber von Noch, falls die Leuchte wieder entfernt werden soll.

Wenn die Leuchte direkt an 12-16V angeschlossen werden soll, muss ein 1kOhm-Widerstand im Kabel
eingeschleift werden.
Im andern Fall können 4 Leuchten in Reihe hintereinandergeschaltet werden und dann direkt an die
Versorgungsspannung von 12-16V angeschlossen werden.
